CHEMOFAST bietet verschiedene Kartuschensysteme, die sich durch spezifische technische Eigenschaften und Einsatzbereiche unterscheiden – von klassischen Koaxiallösungen bis hin zu innovativen Systemen wie der Peeler‑Kartusche.
Kartuschentechnologien sind ein zentraler Bestandteil unserer chemischen Befestigungssysteme. Sie ermöglichen eine präzise, sichere und effiziente Verarbeitung von 2‑Komponenten‑Materialien und sind optimal auf unterschiedliche Anwendungen und Anforderungen abgestimmt.
Peeler-Kartusche
Die 2-Komponenten-Coaxial-Kartusche kann mittels eines patentierten Schneidstößels in einer 1-Komponenten-Standard-Pistole (Silikonpistole) verarbeitet werden. Der in der Kartusche befindliche Schneidstößel ist hinter den beiden Kolben mit einem Clip fixiert.
Beim Auspressen schiebt die Pistolenschubplatte den Schneidstößel und den nachgelagerten A- und B-Kolben in axialer Richtung. Dabei spaltet der Schneidstößel den jeweils nach dem Vortrieb des B-Kolbens entleerten Bereich des B-Rohrs in zwei Hälften. Die zwei Hälften des B-Rohrs werden durch die zwei halbrunden Öffnungen des Schneidstößels an der Innenwand des A-Rohrs geführt, so dass es zu keiner Zeit zu einer Beeinträchtigung des Auspressvorgangs oder einer Erhöhung des Auspressdrucks kommt.
Vorteile:
- Leichte Verarbeitung mit Standardpistole möglich
- Korrektes Mischungsverhältnis während des gesamten Kartuschengebrauchs garantiert
Koaxial-Kartusche
Dieser Kartuschentyp besteht aus einem zylindrischen Außenrohr und einem darin befindlichen zylindrischen Innenrohr, so dass zwei voneinander getrennte Kammern in einer „Rohr-in Rohr“-Anordnung (coaxial) vorliegen, die mit Komponente A (im Außenrohr) und Komponente B (im Innenrohr) befüllt und jeweils für sich mit einem Kolben verschlossen sind.
Die 2-Komponenten-Kartusche wird mit einer Spezial-Auspresspistole über einen statischen Wendelmischer ausgepresst. Diese Spezial-Auspresspistole, deren Abmessungen jeweils auf den Durchmesser und das Volumen der 2-Komponenten-Kartusche abgestimmt ist, besitzt ein Gestänge mit zwei Schubplatten, das an die coaxiale „Rohr-in-Rohr“-Bauweise der Kartusche angepasst ist.
Beim Auspressvorgang schiebt sich das Pistolengestänge in axialer Richtung gleichzeitig in das Außen- und Innenrohr der Kartusche, wobei eine Schubplatte auf den Kolben des Außenrohrs und die zweite auf den Kolben des Innenrohrs drückt. Auf diese Weise werden die im Außen- und Innenrohr befindlichen Komponenten A und B gleichzeitig aus der Kartusche gefördert und über den auf der Kartusche aufgeschraubten statischen Wendelmischer homogen vermischt.

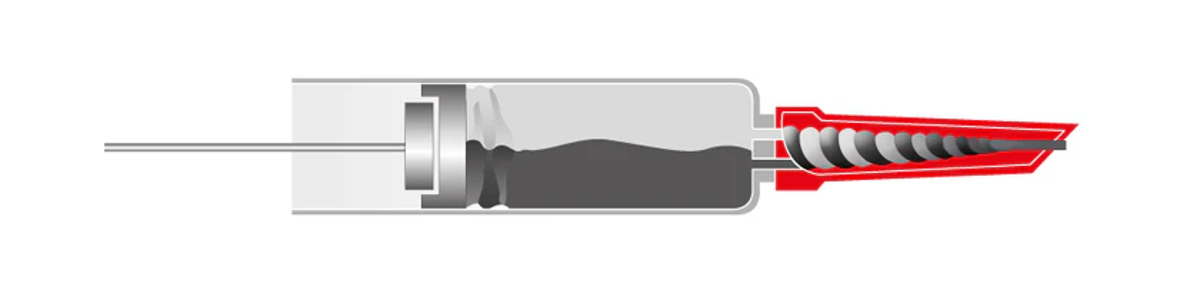

Schlauchfolienkartusche
Die 2-Komponenten-Schlauchfolien-Kartusche kann wie eine Silikonkartusche in einer 1-Komponenten-Standard-Pistole (Silikonpistole) verarbeitet werden. Bei diesem Kartuschentyp befindet sich eine 2-Kammer-Schlauchfolie mit A- und B-Komponente in einer 1-K-Kartusche.
Nach dem Aufschrauben der Verschlusskappe ragt das verclipste Schlauchfolienende aus dem Kartuschenhals und wird vor Gebrauch der Kartusche aufgeschnitten.
Vorteile:
- Leichte Verarbeitung mit Standardpistole möglich
- Geringer Auspresswiderstand

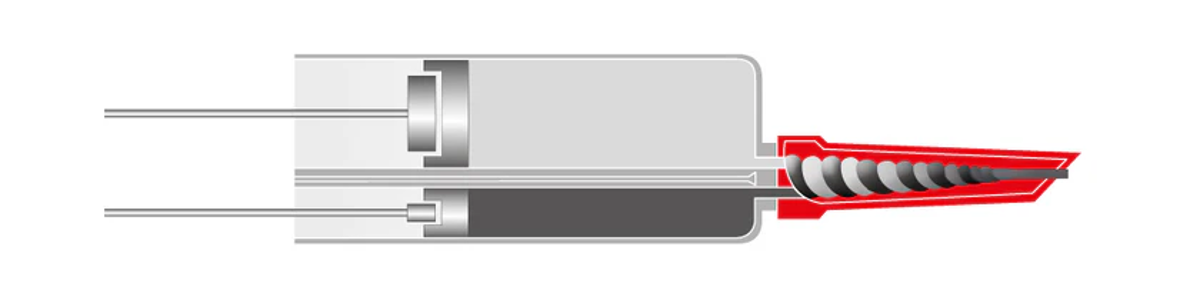

Side-by-Side Kartusche
Dieser Kartuschentyp besteht aus zwei zylindrischen Rohren, die nebeneinander (side-by-side) angeordnet, miteinander verbunden sind und in einem coaxial konstruierten Kopfstück („Rohr-in-Rohr-Bauweise“) einmünden. In einem Rohr befindet sich die Komponente A (A-Rohr) und im zweiten Rohr die Komponente B (B-Rohr); beide Rohre sind mit entsprechenden Kolben verschlossen.
Die 2-Komponenten-Kartusche wird mit einer Spezial-Auspresspistole, über einen statischen Wendelmischer ausgepresst. Diese Spezial-Auspresspistole, deren Abmessungen jeweils auf den Durchmesser und das Volumen der 2-Komponenten-Kartusche abgestimmt ist, besitzt ein auf die parallele, „side-by-side“-Anordnung von A- und B-Rohr der Kartusche abgestimmtes Gestänge an deren Enden sich jeweils Schubplatten befinden.
Beim Auspressvorgang schiebt sich das Pistolengestänge in axialer Richtung gleichzeitig sowohl in das A- als auch in das B-Rohr, wodurch die jeweils in den Rohren befindlichen Komponenten A und B gleichzeitig aus der Kartusche gefördert und über den auf der Kartusche aufgeschraubten statischen Wendelmischer homogen vermischt werden.
